ОБОРУДОВАНИЕ ДЛЯ МАГНИТОВАРИАЦИОННОГО, МЕТЕОРОЛОГИЧЕСКОГО И СЕЙСМИЧЕСКОГО МОНИТОРИНГА

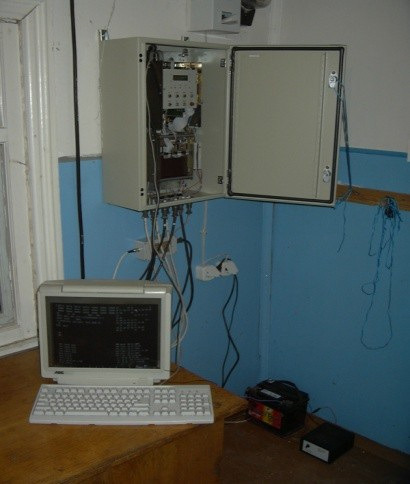

Регистратор «SDAS 2.4» Производитель НПП «Геотех+» совместно с ГС РАН, Россия

Предназначен для оцифровки аналогового сей-смического сигнала

Регистрирующее оборудование «SDAS» выполнено на базе стандартного процессорного комплекта персонального компьютера, размещенного в пылевлагонепроницаемом корпусе. Оборудование обеспечивает регистрацию сейсмических сигналов в диапазоне от 0 до 30 Гц с динамическим диапазоном не менее 90 дБ. Станция может работать как в автономном режиме, так и с обраба-тывающим комплексом. Также возможен удаленный доступ к данным и управление режимами станции по различным коммуникационным каналам (Dial-Up, радиоканал, Ethernet) и через Интернет. В качестве датчиков со станцией можно использовать два комплекта сейсмодатчиков «СМ3-КВ» и (или) «СМ3-ОС», установленных в бункере.

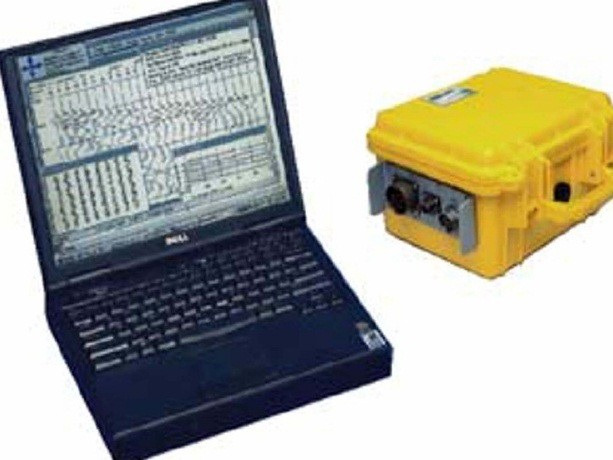

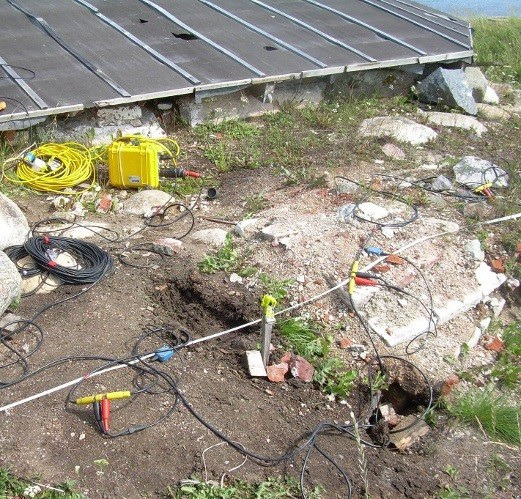

Цифровая сейсмическая станция «Geode» Производитель «Geometrics», USA

Предназначена для проведения сейсморазведочных работ методами отражённых и преломлённых волн, геофизических исследований в скважинах, а также инженерных изысканий и других специальных сейсмических исследований.

Характеристики
Количество каналов	16
Диапазон частот, Гц	От 1,75 до 20000
Частоты дискретизации, мс	0,02; 0,03125; 0,0625; 0,125; 0,25; 0,5; 1,0; 2,0; 4,0; 8,0; 16,0
Максимальная длина записи	16,384?частоту дискретизации
Формат записи	SEG-2
Питание, B	12
Рабочий диапазон темпера-тур, 0C	От –30 до +70
Масса, кг	3,5

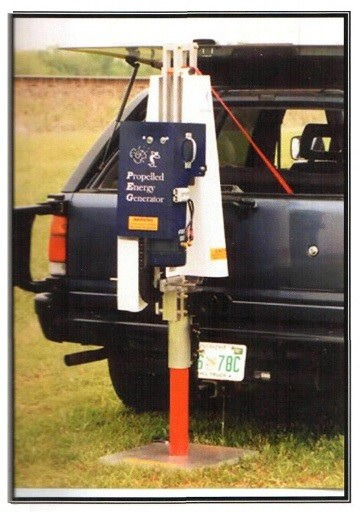

Вибрационный сейсмический источник «PEG-40Kg» Производитель «R. T. Clark Companies, Inc.», США

Характеристики
Высота падения ударной части, см	36–43
Время совершения одного цикла, с.	От 3 до 5
Диапазон рабочих частот, Гц	10–250

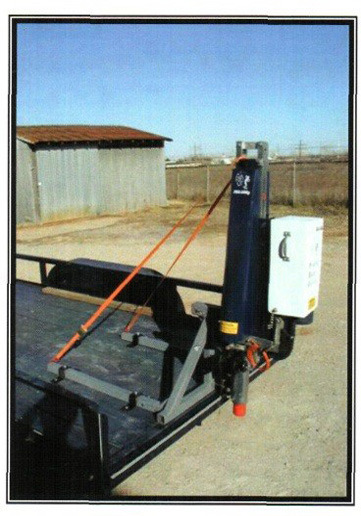

«PEG-40Kg» разработан для установки на грузовые автомобили и прицепы-платформы, автомобили повышенной проходимости (внедорожники), трейлеры и прочие наземные средства передвижения.

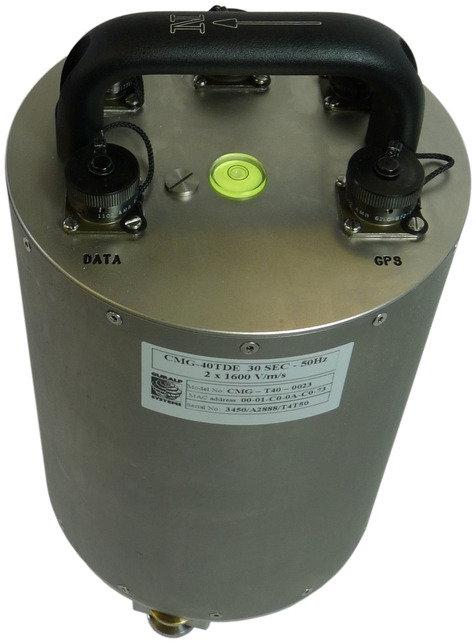

Широкополосный сейсмометр с обратной связью «CMG-40T-1». Производитель «G?ralp», Англия

Предназначен для регистрации колебаний земной поверхности от различных эндогенных и экзогенных источников.

Характеристики
Чувствительность, В/м/с	2*1600
Частотный диапазон, Гц	От 1 до 100

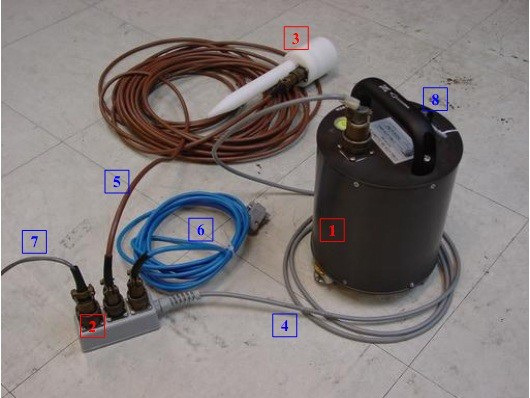

Широкополосный трехкомпонентный велосиметр со встроенным регистратором типа «CMG-6TD». Производитель «G?ralp» , Англия

Данное оборудование используется для проведения фундаментальных научных исследований в области геофизики:

мониторинга геодинамических процессов севера Русской плиты и сопредельных территорий;
исследования строения земной коры и верхней мантии севера Русской плиты.

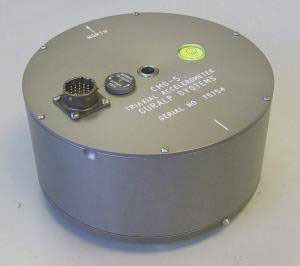

«CMG-5T» трехкомпонентный акселерометр с силовой обратной связью. Производитель «G?ralp», Англия

Характеристики
Предел измерения (низкий уровень), g, м/с²	±1
Соответствующий высокий уровень, g, м/с²	±0.1
Динамический диапазон для предела 2g	Стандарт
От 0,005 до 0,05 Гц	<140 дБ
От 3 до 30 Гц	<127 дБ
Стандартный частотный диапазон, Гц	От 0 до 100 (по уровню 3 дБ)
Срез характеристики по заказу, Гц 50,	100, 200
Линейность, % полной шкалы	0,1

Предназначен для обследования грунтов и инженерных сооружений, регистрации землетрясений.

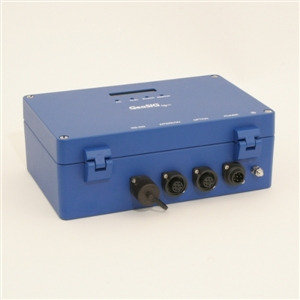

Сейсмический регистратор «GSR-24». Производитель «GeoSIG Ltd», Швейцария

Является современной системой сбора данных о скорости или ускорении. В комбинации с интерфейсом радиотелеметрии и средствами сбора данных регистратор пригоден для целей сейсмического профилирования, изучения афтершоковой активности, измерений уровня шума и как отдельная станция микросейсмических сетей.

Характеристики

стандартный комплект 128 Mб встроенной памяти, 24-разрядный АЦП;
ширина диапазона до 80 % частоты Найквиста;
самый высокий динамический диапазон;
интерактивная диагностика и самоконтроль системы.

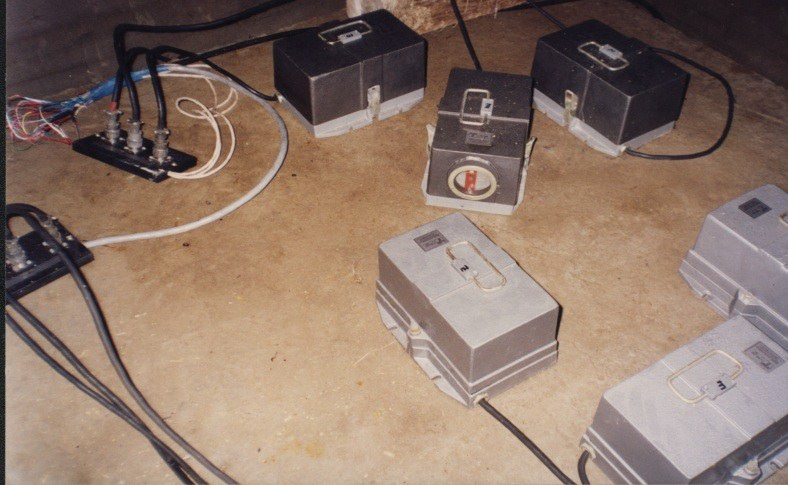

Сейсмоприемники «СМ3-КВ», «СМ3-ОС». Производитель Россия

Сейсмоприемники предназначены для преобразования колебаний земной поверхности, вызываемых сейсмическими волнами, в электрический сигнал. «СМ3-КВ» используется для измерения колебательных движений сооружений, конструкций и машин, а также для оперативной оценки микросейсмического волнового фона при обследовании различных мест и объектов. «СМ3-ОС» является сейсмическим прибором маятникого типа, снабженным магнитоэлектрическим преобразователем. Конструкция корпуса позволяет использовать сейсмоприемник для регистрации как вертикальных составляющих колебательного процесса, так и горизонтальных.

Характеристики
Диапазон рабочих частот, Гц	От 0,5 до 40
Коэффициент преобразования по скорости, Вс/м	4000
Динамический диапазон, Дб	120
Температурный диапазон, °С	От -10 до +40

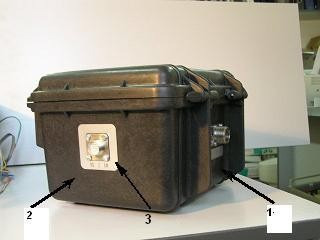

Автономный регистратор «Ugra». Производитель НПП «Геотех+» совместно с ГС РАН, Россия

Предназначен для оцифровки аналогового сигнала, первичной обработки сигнала и сохранения его на носитель памяти.

Характеристики
Разрядность АЦП преобразователя, бит	16
Количество регистрируемых каналов	3
Частота квантования входного сигнала, отсч./с	50, 100, 200
Режим работы станции	Автономно и с подключением к внешнему компьютеру

Сейсмостанция «КБС» Производитель «Alexlab», Россия

Предназначена для оцифровки аналогового сейсмического сигнала

Сейсмостанция «КБС» содержит четыре входных инструментальных усилителя «PGA204» с программируемым усилением и дифференциальными входами, четырехканальный 22-битный аналогово-цифровой преобразователь AD7716, два 10-битных цифроаналоговых преобразователя и управляющий микроконтроллер «ATmega16».
